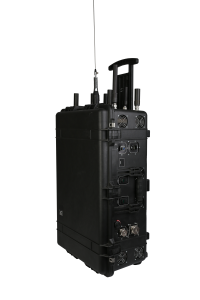

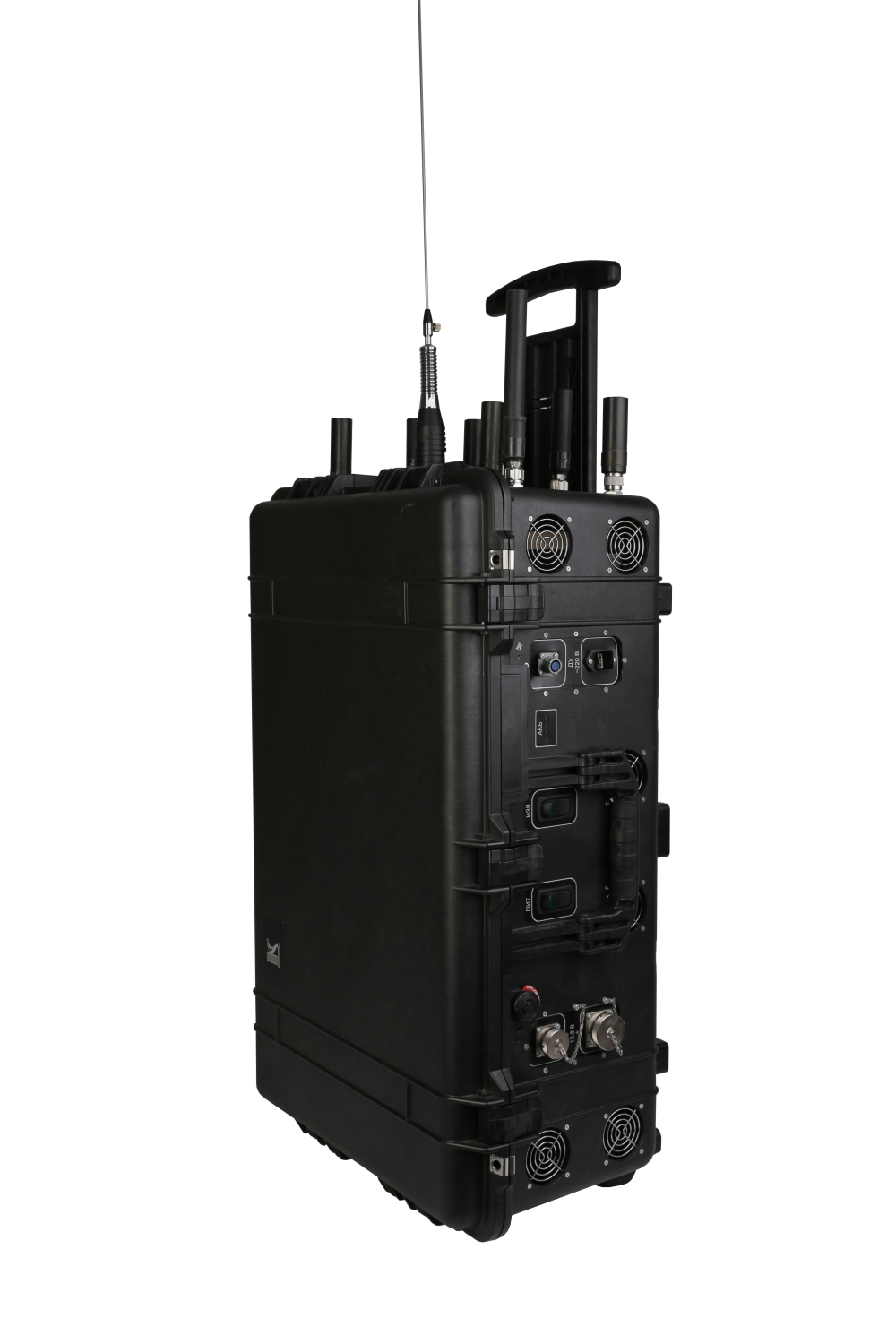

Переносной блокиратор радиоуправляемых взрывных устройств с расширенным диапазоном подавляемых частот
Назначение
Переносное изделие «ПЕЛЕНА-17М» предназначено для противодействия беспроводным каналам управления радиоуправляемых взрывных устройств (далее РВУ), использующих цифровые системы передачи данных в диапазоне частот от 20МГц до 6000МГц, расположенных на земле и высоте до 1 метра, с вертикальной или наклонной поляризацией антенных устройств РВУ, в том числе:- LoRa мощностью до 1Вт и радиолинии более 200 метров.
- Сотовой связи (2G, 3G, 4G, 5G) при уровне сигнала сотовой связи до -45 dBm
- Bluetooth, Wi-Fi (2.4ГГц), Wi-Fi (5ГГц), Wi-Fi (6ГГц) при радиолинии более 50м
- Другим современным стандартам связи с модуляциями FM, ASK, FSK, QAM, PSK, DTMF, DMR, CTCSS, DCS и прочими, мощностью до 5Вт и радиолинии более 200м
- Каналам глобальных навигационных спутниковых систем (далее ГНСС) GLONASS, NAVSTAR, GALILEO, COMPASS, BEIDOU, QZSS.
Основные особенности
Передатчик обеспечивает противодействие в широком диапазоне частот от 20МГц до 6000МГц, что обеспечивает максимально полную защиту, в т.ч. все стандарты сотовой связи 2G, 3G, 4G, 5G, Wi-Fi 2.4ГГц и 5ГГц, 6ГГц, Bluetooth и каналы управления на базе радиосвязи.
Конструктивное исполнение изделия выполненное в ударопрочном кейсе, позволяет эксплуатировать его в жестких условиях.
С помощью блока заряда изделие может заряжаться как от сети переменного тока 230В, так и от бортовой сети транспортного средства 11-30В, за счет чего возможна зарядка изделия как в помещении так и в транспортном средстве.
Время автономной работы изделия от встроенного АКБ более 1,5 часов, за счет чего изделие может использоваться в местах, где отсутствует возможность подзарядки или питания от внешней сети.
Наличие нескольких режимов работы изделия, «Заградительный», «Прицельный», «Окна», «Сотовый», «БПЛА» позволяет значительно расширить вариативность, настроить изделие под необходимую тактику применения и увеличить эффективность блокирования сигналов.
В изделии реализована возможность подиапазонного включения излучения, что позволяет осуществлять выборочное противодействие.
Для удобства транспортировки изделие обладает несколькими вариантами применения: передвижного узла (колеса и выдвижная ручка), ручки для переноски.
Реализованная в изделии возможность адаптации сигналов позволяет осуществить гибкую настройку изделия, с ориентацией на часто применяемые частотные диапазоны, при этом сохранить эффективное противодействие в полном частотном диапазоне.
В изделии предусмотрена защита изделия при обрыве в антенно–фидерном тракте, переполюсовке источника питания, повышенном/пониженном входном напряжении.
Удобство использования, своевременный контроль наличия излучения и исправности каждого диапазона рабочих частот изделия, антенн и уровня заряда встроенной аккумуляторной батареи осуществляется за счет наличия системы индикации, расположенной на пульте дистанционного управления и боковой панели передатчика
Наличие пульта дистанционного управления значительно повышает удобство использования устройства и позволяет включать изделие не снимая.
Питание
Питание осуществляется:
от внешней сети переменного тока (через БПЗ) 230 ±10% В
от встроенной АКБ
Комплектация
В комплект изделия передатчик, комплект антенн для установки на передатчик, блок питания и заряда от сети переменного тока 230В, комплект кабелей, проводной пульт дистанционного управления, эксплуатационная документация, транспортная упаковка.Дополнительные опции:
Комплект автомобильных антенн на магнитных основаниях с круговой диаграммой направленности
ПЕЛЕНА-АС - оборудованный автомобильный бокс со встроенным комплектом круговых антенн.
Комплект автомобильных антенн на магнитных основаниях с круговой диаграммой направленности в диапазоне частот 20-750 МГц и направленной (60º) в диапазоне частот 750-6000 МГц.
ПЕЛЕНА-АС - оборудованный автомобильный бокс со встроенным комплектом антенн с круговой диаграммой направленности в диапазоне частот 20-750 МГц и направленной (60º) в диапазоне частот 750-6000 МГц.
Система беспроводной синхронизации управления несколькими изделиями.
