ПЕЛЕНА - 8ЦУ

Блокиратор универсальный с возможностью выборочного блокирования частот.
Получить коммерческое предложение

Блокиратор универсальный с возможностью выборочного блокирования частот

Назначение

Универсальный блокиратор, эффективно работающий как в качестве стационарного, так и возимого устройства. Используется специальными службами для обеспечения безопасности личного состава при проведении работ по разминированию. Применяется в условиях, когда необходимо обеспечить работу выделенных средств связи, при одновременном подавлении радиолиний управления взрывными устройствами, за счет создания частотных окон.

Варианты использования

Блокиратор может использоваться как в качестве переносного, работающего при помощи встроенных антенн, так и в качестве стационарного, работающего при помощи внешних антенн на магнитных основаниях.

Варианты исполнения

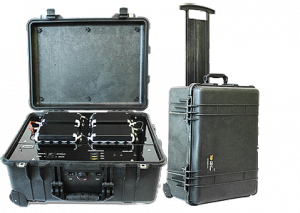

Состоит из двух передатчиков, смонтированных в кейсах PELIтм со встроенными антеннами. Укомплектован восемью внешними антеннами на магнитных основаниях. Управление передатчиками осуществляется с помощью внешних клавишных переключателей, либо с помощью пультов дистанционного управления. Переключение режимов работы «внешние антенны» - «встроенные антенны» осуществляется с помощью клавишного переключателя, расположенного на лицевой панели кейса.

Особенности

  • Увеличенная выходная мощность изделия обеспечивает эффективную защиту от средств несанкционированного доступа к коммерческой информации и предотвращает срабатывание радиоуправляемых взрывных устройств за счёт полного перекрытия широкого диапазона рабочих частот.
  • Изделие позволяет формировать частотные окна для обеспечения работоспособности выделенных средств связи, при одновременном эффективном блокировании прочих радиолиний управления РВУ.
  • Управление установкой параметров «окон прозрачности» осуществляется с помощью ноутбука.
  • Изделие состоит из двух передатчиков, которые могут использоваться как совместно, так и по отдельности, позволяя выбирать диапазон подавляемых частот.
  • На передатчике изделия имеется индикация контроля работоспособности внутренних узлов и уровня заряда встроенной аккумуляторной батареи.
  • Наличие аккумуляторной батареи обеспечивает автономную работу изделия при пропадании внешнего питания не менее 30 минут.
  • Для удобства транспортировки изделие снабжено передвижным узлом (колеса и выдвижная ручка).
  • Использование ударопрочного кейса позволяет эффективно защищать оборудование от механических воздействий.
  • Наличие внутренних и внешних антенн позволяет эффективно использовать изделие, как в переносном варианте, так и при размещении блокиратора внутри автомобиля. Удобный переключатель позволяет быстро выбирать вариант использования.

    Питание

    Питание осуществляется от сети 220В, от бортсети автомобиля (13,8 ± 1,2) В, от встроенных батарей аккумуляторов.

    Комплектация

    В комплект изделия входят передатчики, блоки питания и заряда, внешние антенны, пульты дистанционного управления, ноутбук, кабель подключения ПК, кабели питания, платформы для крепления передатчиков в автомобиле с крепежом, комплект запасных частей, эксплуатационная документация.


  • Технические характеристики

    Тип устройства носимое
    возимое
    Диапазон подавляемых частот 20…3500 МГц
    Передатчик 1:
    Литера 1 - (20…250 МГц), мощность от 17 до 23 Вт
    Литера 2 - (250…500 МГц), мощность от 15 до 20 Вт
    Литера 3 - (500…750 МГц), мощность от 12 до 17 Вт
    Литера 5 - (1000…1700 МГц), мощность от 10 до 15 Вт
    Передатчик 2:
    Литера 4 - (750…1000 МГц), мощность от 12 до 17 Вт
    Литера 6 - (1700…2000 МГц), мощность от 10 до 15 Вт
    Литера 7 - (2000…2700 МГц), мощность от 10 до 15 Вт
    Литера 8 - (2700…3500 МГц), мощность от 10 до 15 Вт; при напряжении питания 12 В на входе передатчика
    Изделие позволит формировать частотные окна по 2 в каждой литере со следующими параметрами:
    - минимальная ширина окна:
    * литера 1 и 2 – 500 КГц (при глубине окна не менее 10 дБ);
    * литера 3,4,5 – 1 МГц (при глубине окна не менее 10 дБ);
    * литера 6,7,8 – 2 МГц (при глубине окна не менее 10 дБ) - шаг по частоте – 12,5 КГц.
    Время работы Для автомобильного варианта:
    непрерывный от бортсети не менее 4 часов;
    Для стационарного и переносного вариантов:
    непрерывный от сети не менее 4 часов
    от встроенных аккумуляторных батарей - не менее 30 минут
    Выходная мощность не менее 96 Вт
    Напряжение питания 13,8 (± 1,2) В
    220 (+ 10 -15 ) % В
    Потребляемая мощность передатчик 1 — от 310 до 360 Вт
    передатчик 2 — от 350 до 410 Вт
    при питании 12 В на входе передатчика
    Масса 1-го передатчика - 31 (± 1) кг.
    2-го передатчика - 32 (± 1) кг.
    Габаритные размеры (624 х 491 х 303) ± 10 мм
